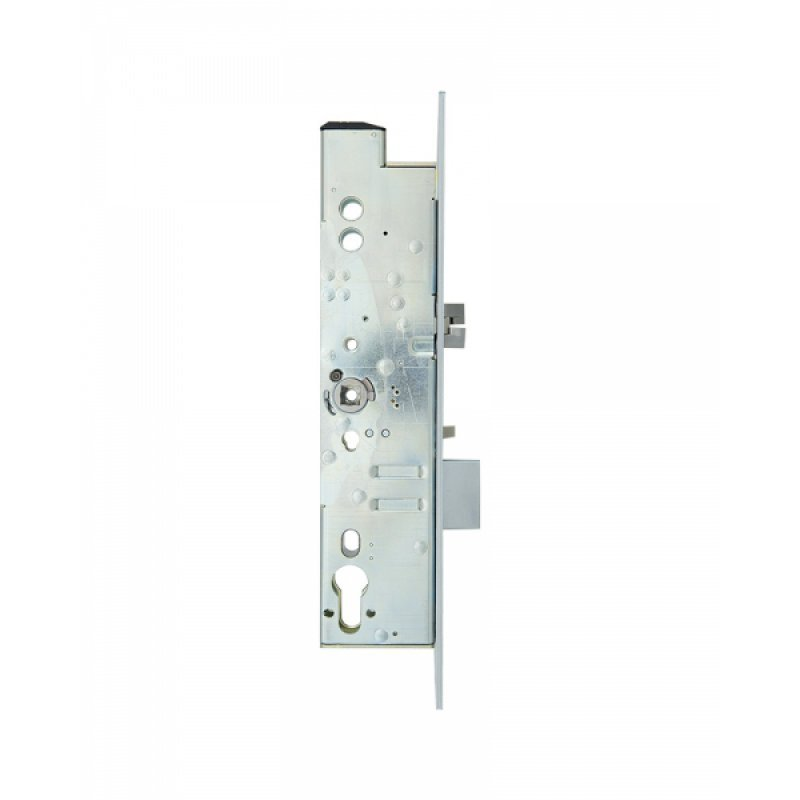

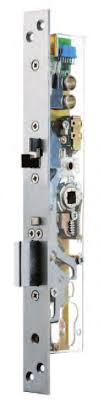

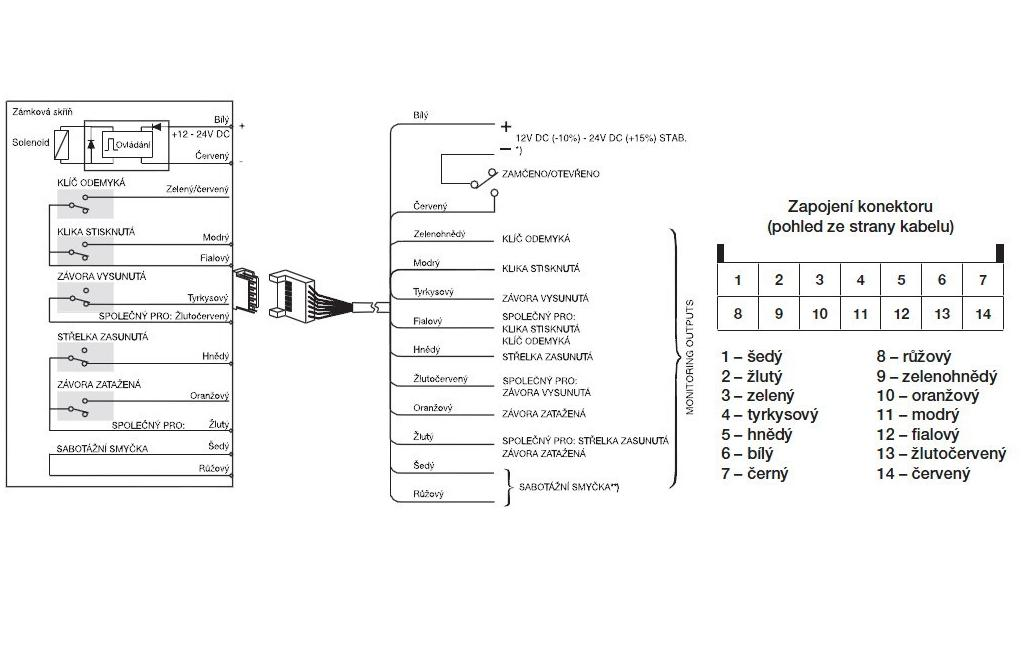

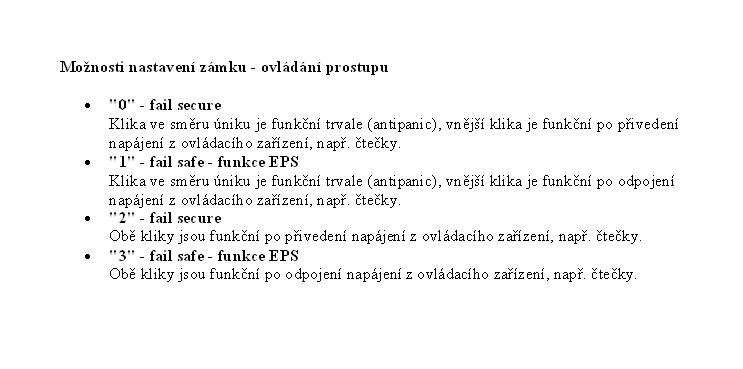

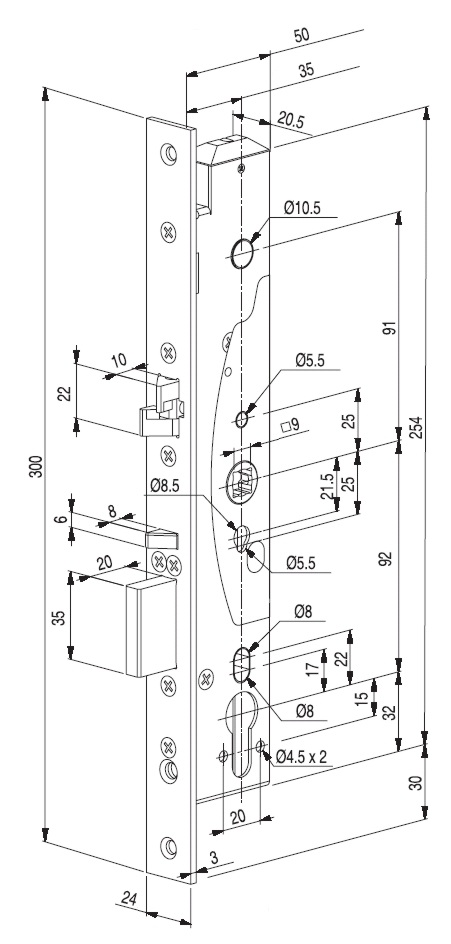

ABLOY 460/35/24 12-24V Elektromechanický samozamykací úzky zámok Obj. číslo: 14EL000808 Použitie: Pre vnútorné i plášťové dvere Možno použiť do požiarne odolných únikových dverí – režim "fail safe" – zámok je bez napájania obojstranne prestupný = reverzný režim Zámok je vhodný pre použitie na dverách do kancelárií, rokovacích miestností, skladoch, technických miestnostiach, vstupoch do budov, požiarne odolných dverách apod. Certifikácia Trezor test – Bezpečnostná trieda 4 STN EN 1627 – Odolnosť proti násilnému vniknutiu STN EN 179 – Pre únikové východy STN EN 1125 – Pre panikové únikové východy STN EN 1634-1 – Pre požiarne odolné dvere Zámok je vždy osadený kovaním typu kľučka / kľučka. Kľučka zámkov môže byť ovládaná výstupným kontaktom z čítačky kariet, klávesnice, tlačidlom. Delený štvorhran kľučky – možnosť voliteľné funkcie vnútorné a vonkajšie kľučky viď ovládanie prestupu. Monitorovacie funkcie: Dvere- otvorené/zatvorené Kľučka- stisknutá/voľná Kľúč- odomknutý/voľný Závora- zatiahnutá/vysunutá Univerzálne možnosti nastavenia zámku – ovládanie priestupu: "0" – fail secure Kľučka v smere úniku je funkčná trvale (paniková kľučka), vonkajšia kľučka je funkčná po privedení napájania z ovládacieho zariadenia, napr. Čítačky. "1" – fail safe – funkcia EPS Kľučka v smere úniku je funkčná trvale (paniková kľučka), vonkajšia kľučka je funkčná po odpojení napájania z ovládacieho zariadenia, napr. Čítačky ABLOY EL460 35/92/24 P/L – Samozamykací elektromechanický pravo-levý, čelo 24 mm. Parametry: Napájení: 12V-24V DC +15%/-10% Odběr: Nominal 0,13 A /12V/, 0.065 A /24V/ Teplotní rozmezí: -20°C až +60°C Rozteč: 92 mm Hloubka na vložku: 35 mm Výsuv závory: 20 mm Šířka štítu: 24 mm Čtyřhran 9 mm, s redukcí lze použít i 8 mm Povrchová úprava: štít zámku z nerez oceli Použití • Pro vnitřní i venkovní rámové dveře s úzkým profilem rámu. • Klika zámku může být ovládána výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem, apod. • Dělený čtyřhran kliky – možnost volitelné funkce vnitřní a vnější kliky. • Určen pro vstupní, únikové, požární i průchodové dveře – volitelná funkce zámku, viz. "Možnosti nastavení zámku". • Lze použít do požárně odolných dveří – režim "fail-safe" – zámek je bez napájení oboustranně prostupný. Výhody • Pravolevý – obousměrná střelka. • Samozamykací – při každém zavření dveří se automaticky vysune závora zámku. • Jištěné zamykání zámku – v zamčeném stavu je vysunuta závora a zároveň je blokována střelka zámku – zámek je zajištěn ve dvou bodech. • Jednotné napájení 12 – 24 V DC. • Nízký klidový proudový odběr – 130 mA při 12 V DC, 65 mA při 24 V DC. • Možnost monitorování činnosti zámku. Signalizace: a) závora zatažená b) závora vysunutá c) klíč odemyká/volný d) klika stisknutá/volná e) dveře otevřené/zavřené Certifikace Trezor test – Bezpečnostní třída 4 • ČSN EN 1627 – Odolnost proti násilnému vniknutí • ČSN EN 179 – Pro únikové východy • ČSN EN 1125 – Pro panikové únikové východy • ČSN EN 1634-1 – Pro požárně odolné dveře Funkce zámku • Po uzavření dveří se zámek automaticky uzamkne – vysune se závora a zablokuje se střelka. • Stisknutím aktivované nebo panikové kliky je závora zatažena do těla zámku a následně odblokována střelka. • Zámek je vždy možné odemknout cylindrickou vložkou z obou stran dveří nebo stiskem kliky z vnitřní strany dveří, tzv. antipanic funkce. Možnosti nastavení zámku – ovládání prostupu • "0" – fail secure Klika ve směru úniku je funkční trvale (antipanic), vnější klika je funkční po přivedení napájení z ovládacího zařízení, např. čtečky. • "1" – fail safe – funkce EPS Klika ve směru úniku je funkční trvale (antipanic), vnější klika je funkční po odpojení napájení z ovládacího zařízení, např. čtečky. • "2" – fail secure Obě kliky jsou funkční po přivedení napájení z ovládacího zařízení, např. čtečky. • "3" – fail safe – funkce EPS Obě kliky jsou funkční po odpojení napájení z ovládacího zařízení, např. čtečky. • Příslušné nastavení zámku je možné provést před montáží do dveří. Nastavovací prvky jsou přístupné z venkovní strany zámku s použitím imbusového klíče, který je součástí balení každého zámku. • Nastavení "1" a "3" se používá na požárních dveřích, které jsou napojeny na EPS. V případě signálu z EPS je možno dveřmi procházet; při dovření dveří jsou dveře uzamčeny. Poznámka: K zámku doporučujeme použít bezpečnostní kování IKON SX43 (klika-klika). V souvislosti s normou ČSN EN 1125 doporučujeme použít příčné panikové kování effeff 8000, které je zvláště vhodné pro rámové dveře. Certifikáty a návody: Certifikát NBÚ (.pdf, 785 kB) Certifikát shody EL460 (.pdf, 178 kB) DXF_EL_Zámky.zip (.zip, 3,2 MB) EN 179 DIN Range 2012.pdf (.pdf, 110 kB) EN_12209.ZIP (.zip, 277 kB) EN1125 DIN Range 2012.pdf (.pdf, 122 kB) EN14846.ZIP (.zip, 601 kB) Návod EL460 (.pdf, 4,2 MB) Požární certifikace.zip
